Alternative Griffwinkelverstellung Steyr evo 10
Keine Schrauben mehr für die Höhenverstellung
Wir sind große Fans von tiefliegenden Laufachsen bei unseren Griffen. Daher haben wir uns für die Steyr evo 10 was Besonderes einfallen lassen.
Bei den Steyr Luftpistolen konnte man schon immer mit 2 Schrauben im Rahmen die Höhe der Waffe im Griff verändern. Das war schon bei der Steyr Match LP 1 möglich. Werden die beiden hinteren Schrauben im Rahmen herausgeschraubt, dann muss der Griff etwas steiler gehalten werden, um das Herausdrehen der Schrauben auszugleichen. Je weiter die Schrauben herausgedreht werden, desto weiter entfernt sich die Kimme vom Handgabelüberstand des Griffs:
Foto 1: Schrauben hinten ganz reingeschraubt --> Kimme nah am Handgabelüberstand | Foto 2: Schrauben hinten weit herausgeschraubt -->Kimme deutlich vom Handgabelüberstand entfernt. |
Um den Prozess der Winkelverstellung zu vereinfachen und gleichzeitig den Effekt der herausstehenden Kimme zu lösen, haben wir die Einlageplatten angepasst.
Die Einlageplatten gibt es von 0° bis 6° in 1°-Schritten. Bei 0° ist die Einlageplatte am dicksten und entspricht ungefähr dem Steyr-Original. Damit die Einlageplatte sich nicht verschieben kann (siehe erstes Foto) ist die Platte mit einem Pin versehen, der in der Griff passt. Bei 6° würde die Kimme wie auf Foto 2 deutlich raus stehen. Daher ist die 6°-Einlageplatte deutlich flacher, um den Effekt wieder auszugleichen.
Foto 3: CB3D-Griff mit 0°-Einlageplatte | Foto 4: CB3D-Griff mit 4°-Einlageplatte |
Hier das ganze Set, dass jetzt bei den Griffen für die Steyr LP-Modelle mitgeliefert wird:

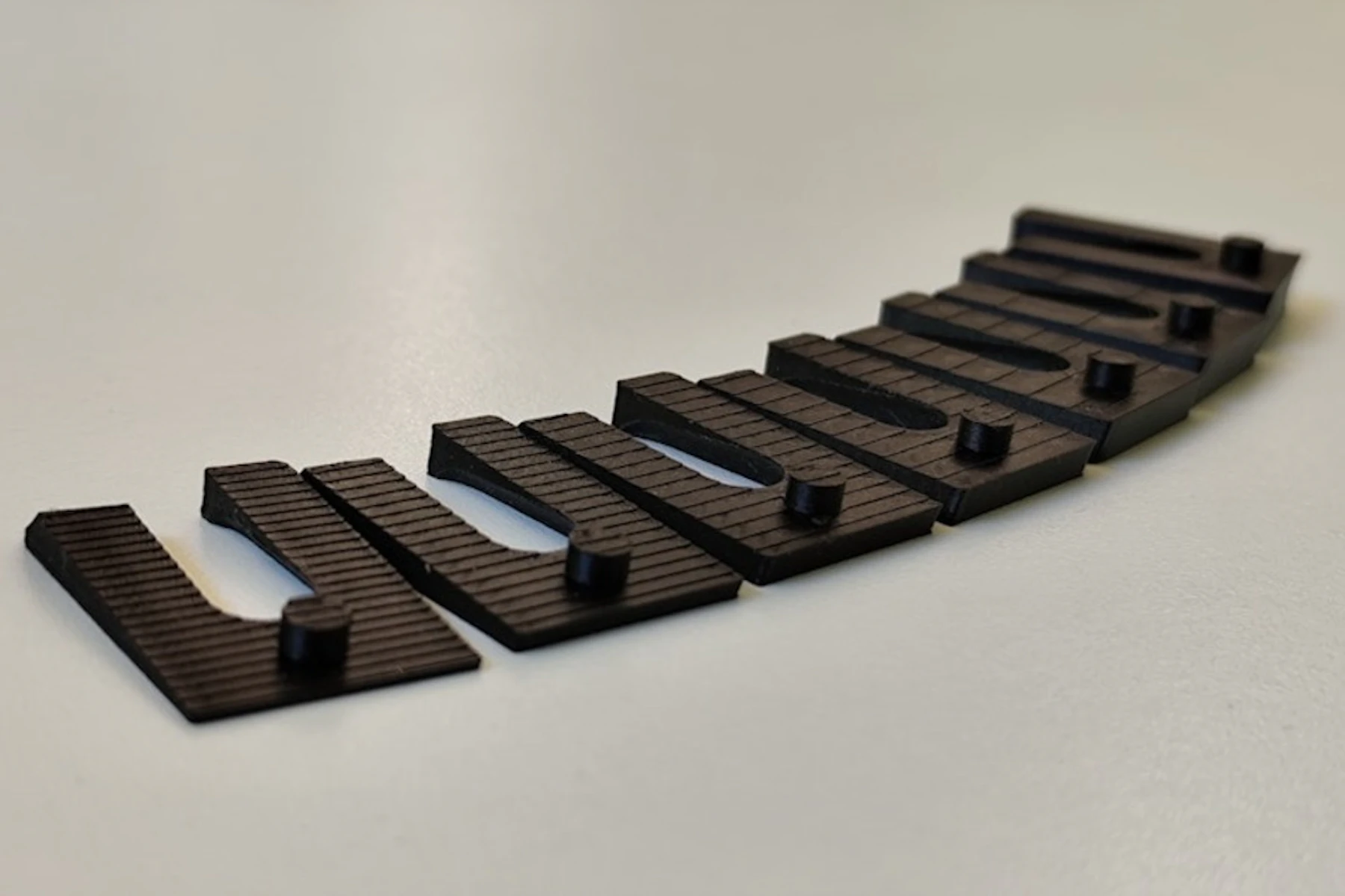

Foto 5: Einlageplatten von 6° bis 0° | Foto 6: Einlageplatten von 6° bis 0° mit Griff |
Foto 7: Einlageplatte 0° mit Pin beim Einlegen in den Griff | Foto 8: Einlageplatte 0° im Griff eingelegt. |
Eine Feineinstellung über Schrauben ist nach wie vor zusätzlich möglich. Diese Lösung ist auch für die Steyr evo 10 E verfügbar.
